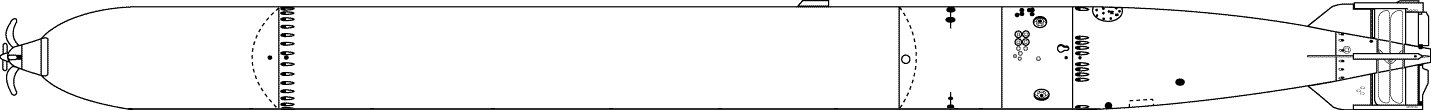

Typ G7a


Angaben:

Bezeichnung12



Abmessungen:

Durchmesser:53.35 cm
Länge mit Pi G7a AZ:7.179 m
Länge mit Pi G7H:7.163 m



Leistung:

Weitschuß:108 PS bei 940 U/min
Nahschuß:241 PS bei 1270 U/min
Schnellschuß:300 PS bei 1500 U/min



Laufstrecke:

Weitschuß:12500 m bei 30 kn
Nahschuß:8000 m bei 40 kn
Schnellschuß:6000 m bei 44 kn



Luftverbrauch für 1000m Laufstrecke::

Weitschuß:13.6 atü bei 30 kn
Nahschuß:24.3 atü bei 40 kn



Inhalte:

Schmieröl:6.82 l
Druckluftgefäß (Übungskopf):25.0 l
Kessel:676.0 l
Brennstoffgefäße:14.5 l
Wasserkammer:57.0 l



Gewichte:

schußklarer Gefechtstorpedos:1532 kg
schußklarer Übrungstorpedos:1518 kg
Hauptladung:300 kg
Pi G7a AZ:16 kg
Pi G7H:17 kg
Gefechtsballast:8 kg
Kesselluft bei 200 atü:161 kg
Brennstoff (Petroleum):11.75 kg
Schmieröl:6.138 kg
Untertrieb Gefechtstorpedo:278 kg



Detail:

- keine -






© 2002 by Hans Hansa
